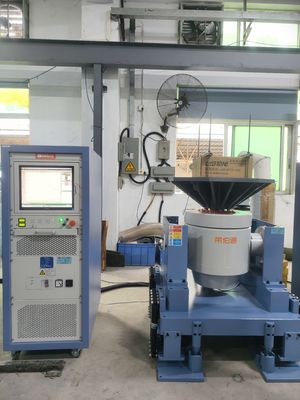

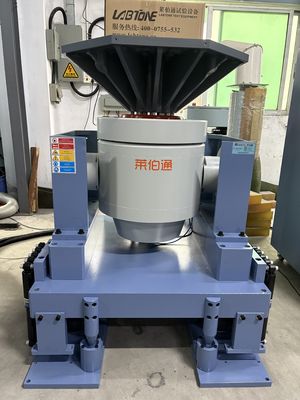

Лабораторный электродинамический вибрационный шейкер для автомобильных деталей соответствует стандартам MIL-STD, DIN, ISO, ASTM
Особенности:
- Прочная система подвески и направление линейного движения, сильная грузоподъемность, хорошие функции направления, высокая стабильность
- Воздушная подушка центра нагрузки имеет высокую статическую жесткость и низкую динамическую жесткость, высокую грузоподъемность, идеальную производительность при изменении амплитуды
- Высокоэффективное переключение мощности класса D, пиковый ток 3-сигмы, обеспечивает наилучшее потребление энергии и минимизирует гармоническое искажение
- Быстрая самодиагностика с безопасным перекрытием, высокая надежность безопасности

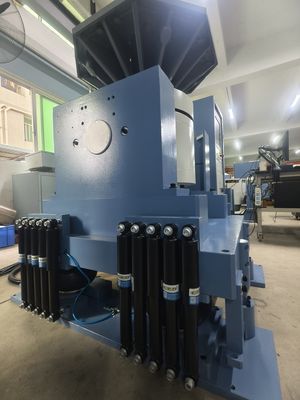

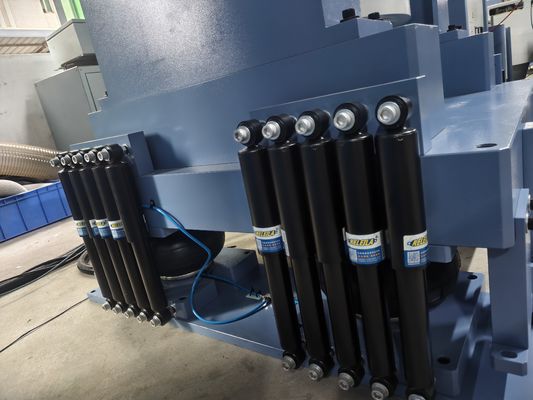

- Устройство изоляции воздушных подушек от ударов для вибрационной платформы без необходимости дополнительной основы, идеальное воспроизведение вибрационной волны и снижение проницаемости вибрации
- Предоставление горизонтальной и вертикальной платформы расширения для различных приложений
- Простая работа контроллера
Спецификации: EV203-EV220
| Модель |
EV203 |
EV206 |
EV210 |
EV220 |
| Вибрационный генератор |
VG300/40 |
VG300/50 |
VG1000/50 |
VG2000/50 |
| Частота ((Hz) |
2-2500 |
2-3000 |
2-3000 |
2-2500 |
| Максимальная выходная сила ((kg.f) |
300 |
600 |
1000 |
2000 |
| Максимальное перемещение (ммп-п) |
38 |
50 |
50 |
50 |
| Максимальное ускорение ((g) |
100 |
100 |
100 |
100 |
| Максимальная скорость ((см/с) |
120 |
200 |
200 |
200 |
| Полезная нагрузка ((kg) |
120 |
200 |
300 |
400 |
| Масса арматуры ((kg) |
3 |
6 |
10 |
20 |
| Диаметр арматуры ((мм) |
φ150 |
φ200 |
φ240 |
φ320 |
| Способ охлаждения |
Принудительное охлаждение воздухом |
| Масса вибрационного генератора ((kg) |
460 |
920 |
1100 |
1600 |
| Размер генератора вибрации L*W*H(MM) |
750*555*670 |
800*600*710 |
845*685*840 |
1200*870*1100 |
| Усилитель мощности |
Амп3к |
Ампер 6к. |
Ампер 12к |
Ампер 22к. |
| Способ охлаждения |
Принудительное охлаждение воздухом |
| Масса усилителя мощности ((kg) |
250 |
320 |
350 |
500 |
| Размер усилителя мощности L*W*H(MM) |
800*550*1250 |
800*550*1250 |
800*550*1520 |
800*550*1520 |
Полезность
Требования |
3-фазный AC380V ± 10% 50Hz |
| Совокупная мощность ((KW) |
9 |
20 |
25 |
35 |
Применимые стандарты:MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS и т.д.
Применимые отрасли:
Автомобильные детали и системы
Электронная сборка, испытания компьютерного оборудования
Авионика и испытания военной техники
Испытания спутниковых компонентов
Испытания продукта и упаковки
Общий стрессовый скрининг
Использование динамического шейкера
Максимальный уровень ускорения электромагнитного дрожащего устройства определяется максимальным током и условиями нагрузки.смещение движущейся части ограничено таким образом, что ускорение не достигнет высокого уровняЧастота резонанса движущегося элемента предназначена для превышения верхней границы диапазона частот дрожжа.
Выбор модели шейкера
Чтобы выбрать подходящую систему испытания вибрации, самое главное - знать возбуждающую силу, необходимую для выполнения испытания вибрации.следует указать следующие данные::
- Частота (диапазон частот)
- Максимальное ускорение
- Максимальное смещение
- Максимальная скорость
- Масса образца и фиксация
Установка образца выбирается на основе верхней границы частоты испытаний и размера образца, вертикальной платформы расширения или горизонтальной скользящей таблицы.Масса образца необходима для оценки требуемой силы возбуждения для испытания вибрации.
Служба
Предпродажная служба
1)Техническая консультация: метод испытаний, планирование и предложения лаборатории.
2)Выбор оборудования: схема отбора, FAQ.
3)Схема испытаний продукции.
4)Общение с клиентами и отчеты о ходе работы.
Послепродажное обслуживание
1)Техническая подготовка: эксплуатация оборудования, ежедневное техническое обслуживание, диагностика и устранение неисправностей.
2)Программированное обслуживание на месте: как можно скорее выявление проблем с целью устранения оборудования и антропогенных опасностей.Это обеспечивает долгосрочную и стабильную работу оборудования, а также предоставление новейшей технической информации..
3)Техническая поддержка: специальные платные услуги предоставляются в соответствии с потребностями клиента.
Часто задаваемые вопросы
Как прикрепить аппаратное обеспечение, которое вы тестируете, к шейкеру?
С помощью светильника, обычно из алюминия или магния для облегчения в сочетании с жесткостью.
Как вы контролируете трещины?
Если мы ищем резонанс в испытываемом продукте, мы приказываем шайкеру встряхивать продукт с одной частотой за раз, но менять эту частоту испытания,чтобы переместить его по диапазону частотНо более реалистично, мы командуем трещину вибрировать случайным образом и возбуждать все резонансы одновременно. Команды управления идут в клавиатуру специально запрограммированного компьютера.
Что это за резонансы? Они плохие?
Вы когда-нибудь замечали, что руль движется с довольно большой амплитудой смещения, большей, чем вход в колонну?Существует небольшой шанс, что через несколько лет, что бить рулевой колонны может вызвать отказ из-за изнурения.Когда мы трясем автомобиль, корабль или наземный инструмент транспортного средства, мы ищем, например, части печатных панелей проводки (PWB), реагирующих с большим движением, чем мы вводим.Это изгиб может повредить проводку PWB, это может повредить прикрепленные компоненты, и это повредит сварные соединения между компонентами и PWB.
