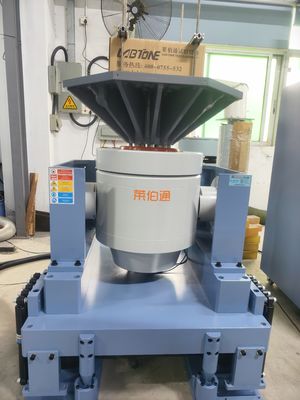

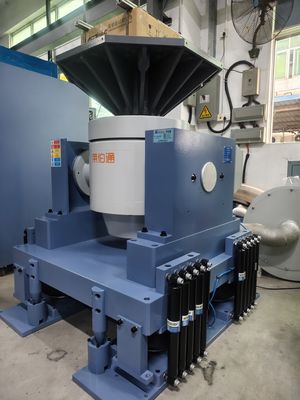

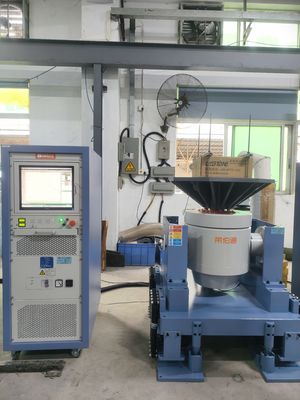

Оборудование для лабораторных испытаний: динамический вибростенд для испытаний автомобильных деталей на вибрацию
Особенности:
- Прочная система подвески и направляющие линейного перемещения, высокая грузоподъемность, хорошие направляющие функции, высокая стабильность
- Центральная воздушная подушка имеет высокую статическую жесткость и низкую динамическую жесткость, высокую грузоподъемность, отличные характеристики при изменении амплитуды
- Высокоэффективное переключение питания класса D, пиковый ток 3-сигма, обеспечивают минимальное энергопотребление и минимизируют гармонические искажения
- Быстрая самодиагностика с блокировкой безопасности, высокая надежность безопасности
- Устройство виброизоляции на воздушной подушке для виброплатформы без необходимости дополнительного фундамента, идеальное воспроизведение вибрационной волны и снижение передачи вибрации
- Предоставляет горизонтальную и вертикальную платформу расширения для различных применений
- Простое управление контроллером
Технические характеристики: EV203-EV220
| Модель |
EV203 |
EV206 |
EV210 |
EV220 |
| Виброгенератор |
VG300/40 |
VG300/50 |
VG1000/50 |
VG2000/50 |
| Частота (Гц) |
2-2500 |
2-3000 |
2-3000 |
2-2500 |
| Макс. возбуждающая сила (кгс) |
300 |
600 |
1000 |
2000 |
| Макс. смещение (мм пик-пик) |
38 |
50 |
50 |
50 |
| Макс. ускорение (g) |
100 |
100 |
100 |
100 |
| Макс. скорость (см/с) |
120 |
200 |
200 |
200 |
| Полезная нагрузка (кг) |
120 |
200 |
300 |
400 |
| Масса арматуры (кг) |
3 |
6 |
10 |
20 |
| Диаметр арматуры (мм) |
φ150 |
φ200 |
φ240 |
φ320 |
| Метод охлаждения |
Принудительное воздушное охлаждение |
| Вес виброгенератора (кг) |
460 |
920 |
1100 |
1600 |
| Габариты виброгенератора Д*Ш*В (мм) |
750*555*670 |
800*600*710 |
845*685*840 |
1200*870*1100 |
| Усилитель мощности |
Amp3k |
Amp6k |
Amp12k |
Amp22k |
| Метод охлаждения |
Принудительное воздушное охлаждение |
| Вес усилителя мощности (кг) |
250 |
320 |
350 |
500 |
| Габариты усилителя мощности Д*Ш*В (мм) |
800*550*1250 |
800*550*1250 |
800*550*1520 |
800*550*1520 |
Коммунальные услуги
Требования |
3-фазный AC380V ±10% 50Hz |
| Общая мощность (кВт) |
9 |
20 |
25 |
35 |
Применимые стандарты:MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS и т. д.
Применимые отрасли:
Автомобильные детали и системы – квалификационные испытания
Испытания электронных сборок, компьютерного оборудования
Испытания авионики и военной техники
Испытания спутниковых компонентов
Испытания продукции и упаковки
Общий скрининг на стресс
Производительность динамического вибростенда
Максимальный уровень ускорения электромагнитного вибростенда определяется максимальным током и условиями нагрузки. На низкой частоте смещение движущейся части ограничено, так что ускорение не достигнет высокого уровня. Резонансная частота движущегося элемента спроектирована выше верхнего предела диапазона частот вибростенда.
Выбор модели вибростенда
Чтобы выбрать подходящую систему виброиспытаний, самое главное – знать возбуждающую силу, необходимую для проведения виброиспытания. Для оценки и расчета возбуждающей силы следует указать следующие данные:
- Частота (диапазон частот)
- Максимальное ускорение
- Максимальное смещение
- Максимальная скорость
- Масса образца и фиксация
Фиксация образца выбирается на основе верхнего предела частоты испытаний и размера образца, либо вертикальная платформа расширения, либо горизонтальный скользящий стол. Масса образца необходима для оценки требуемой возбуждающей силы для виброиспытания.
Сервис
Предпродажное обслуживание
1) Техническая консультация: метод испытаний, планирование лаборатории и предложения.
2) Выбор оборудования: схема выбора, часто задаваемые вопросы.
3) Схема испытаний продукции.
4) Общение с клиентами и отчет о ходе работ.
Послепродажное обслуживание
1) Техническое обучение: эксплуатация оборудования, ежедневное техническое обслуживание, диагностика распространенных неисправностей и устранение неполадок.
2) Плановое обслуживание на месте: обнаружение проблемы как можно скорее, чтобы устранить оборудование и антропогенные опасности. Это необходимо для обеспечения долгосрочной и стабильной работы оборудования, а также предоставления новейшей технической информации.
3) Техническая поддержка: специальные платные услуги предоставляются в соответствии с потребностями клиента.
Часто задаваемые вопросы:
Как вы крепите оборудование, которое тестируете, к вашему вибростенду?
С помощью приспособления, обычно алюминиевого или магниевого для легкости в сочетании с жесткостью. Они могут быть литыми или меньшие приспособления обработаны из цельного материала. Большинство приспособлений сварные.
Как вы управляете вибростендами?
Если мы ищем резонансы в продукте, который мы тестируем, мы даем команду вибростенду трясти продукт на одной частоте за раз, но изменять эту тестовую частоту, чтобы просканировать ее в диапазоне частот. Но более реалистично, мы даем команду вибростенду вибрировать случайным образом и возбуждать все резонансы одновременно. Команды управления вводятся в клавиатуру специально запрограммированного компьютера.
Что такое эти резонансы? Они плохие?
Вы когда-нибудь замечали, что рулевое колесо движется с довольно большой амплитудой смещения, большей, чем вход в колонку? Это увеличение называется резонансом. Возможно, это вас раздражает. Существует небольшая вероятность того, что через несколько лет это биение рулевой колонки может привести к усталостному разрушению при изгибе. Когда мы трясем автомобильный или корабельный или наземный прибор, мы ищем, например, участки печатных плат (PWB), реагирующие с большим движением, чем мы вводим. Это изгиб может повредить проводку PWB, он может повредить прикрепленные компоненты, и он повредит паяные соединения между компонентами и PWB.
