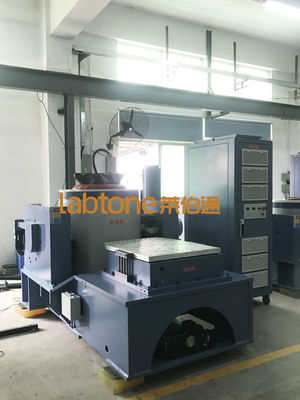

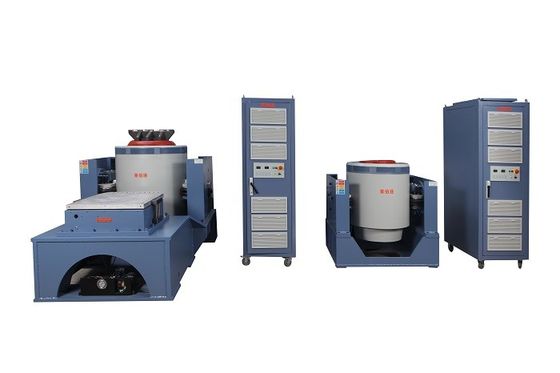

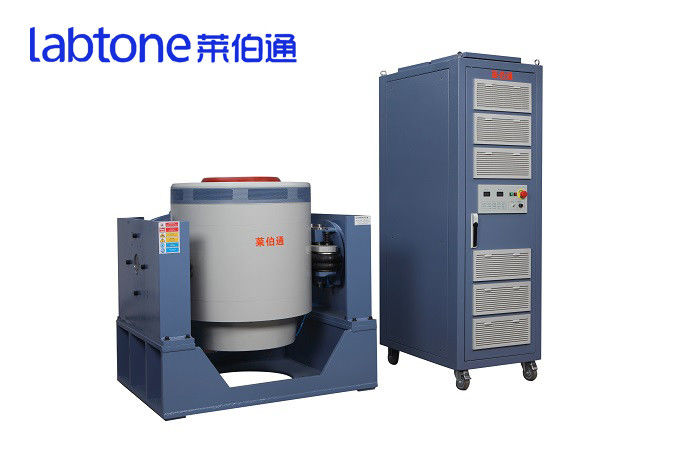

Вибрационный шейкер соответствует MIL STD 810G и MIL STD 202H

Как выбрать систему испытания вибрации:

Прежде чем проводить вибрационное испытание, подумайте, какой тип испытания необходимо провести. Это будет зависеть от испытываемого продукта и необходимой информации.типы светильников, параметры и точки прерывания.

Поиск подходящей системы для выполнения конкретного испытания на конкретном образце включает в себя три отдельных шага:

1. Определить диапазон частот испытания и экстремальные пиковые движения (ускорение, скорость и смещение) из спецификации испытания.или классический шок, например) вы будете выполнять различные расчеты для достижения этого.
2. From the Device Specifications determine the mass of the device under test (DUT) and the dimensions of the mounting surface required to bolt the DUT to a shaker table with its center of gravity (CG) over the table’s centerДля этого может потребоваться использование расширителя головки и/или другого устройства крепления.
3. Проверьте, что масса DUT и любых монтажных приспособлений меньше, чем максимальная статическая нагрузка, установленная трессером.Проверьте, что DUT (или его оборудование для монтажа) может быть застегнут к арматуре шейкера или расширителю головы. Add the Effective Armature Mass and head expander mass to the DUT mass and the mass of any mounting fixtures and fasteners and any accelerometers mounted to the DUT – this is the Total Moving Mass that must be moved by the shaker during the test. умножить общую движущуюся массу на ускорение, определенное в шаге один, чтобы рассчитать необходимую силу. проверить установленный тест частотный диапазон, сила, пиковое ускорение,Пиковая скорость и пиковое смещение, требуемые испытанием и DUT, все меньше, чем соответствующие показатели производительности выбранной системы дрожания.Если это верно, то выбранный шайкер приемлем. Если нет, то требуется более мощный.

Применимые стандарты:

MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS и т.д.

Применимые отрасли:

Автомобиль, Электроника, Аэрокосмическая промышленность, Судно, Телекоммуникации, Пптоэлектроника, Инструмент и т.д.

Особенности:

• Прочность системы подвески и направление линейного движения, сильная грузоподъемность, хорошие функции направления, высокая стабильность.
• Идеальная производительность на амплитуде.
• Высокоэффективный при преобразовании мощности класса D, пиковый ток 3 - Сигма, обеспечивает оптимизацию потребления энергии и минимальное гармоническое искажение.
• Быстрая диагностика с самостоятельным тестированием и защита цепочки, высокая высокая безопасность и надежность
• Воздушные газовые мешки изоляция заглушающее устройство реализовать вибрационный стол без необходимости специального фундамента.
• Разное применение на вертикальных и горизонтальных столах.
• Простая операция для контроллера.

Принцип работы:

Семинар:
