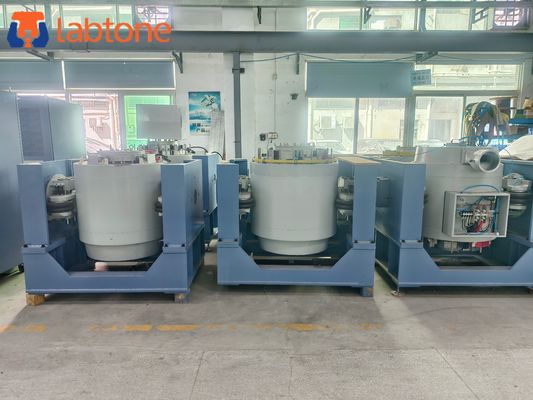

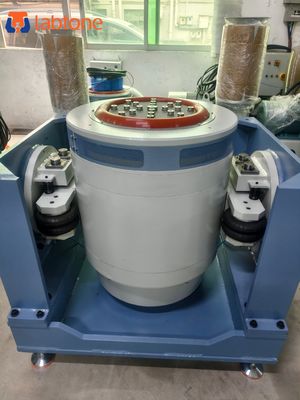

60KN Лабораторное оборудование для испытаний на вибрацию для деталей новых энергетических транспортных средств ISO16750
Введение в оборудование для испытаний на вибрацию:
Электромагнитная система испытаний на вибрацию серии EV имитирует вибрационную среду в лабораторных условиях и тестирует прочность на удар, а также надежность различных применений испытаний на вибрацию. В лаборатории с помощью системы испытаний на вибрацию можно добиться имитации воспроизведения синусоидальных, случайных, резонансных поисков и выдержек, классических ударов и дорожных моделей и т. д. Это необходимо для обеспечения качества продукции, исследований и разработок новых продуктов.
Электромагнитная система испытаний на вибрацию серии EV специально разработана для удовлетворения потребности в длительной работе. Вертикальные и горизонтальные вибрации могут быть достигнуты путем установки виброустойчивого основания. Стандартная платформа оснащена высокоэффективным устройством виброизоляции на воздушной подушке, благодаря чему вибрация, передаваемая на здание, может быть сведена к минимуму. В большинстве случаев нет необходимости в дополнительном фундаменте.
Полный комплект системы испытаний на вибрацию состоит из вибростенда, усилителя мощности и системы измерения и управления вибрацией в соответствии с соответствующими национальными и международными стандартами (например: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS и т. д.) для оказания технической поддержки при создании контроля качества продукции.
Оборудование для испытаний на вибрацию Технические характеристики:
| Технические характеристики вибростенда A50T44 |
| Пиковая синусоида (Pk) |
6000 кгс пик (60 кН) |
| Случайный (RMS) |
6000 кгс r.ms (60 кН) @ISO5344 |
| Удар (Pk) |
12000 кгс пик (120 кН) @6 мс |
| Полезная частота |
1～2700 Гц |
| Максимальное смещение (p-p) |
76 мм (3 дюйма)прерывистость,64 мм (2,5 дюйма) непрерывно |
| Макс. скорость |
2,0 м/с |
| Макс. ускорение |
100G (980 м/с2) |
| Поддержка вертикальной нагрузки |
500 кг (2000 кг - опционально) |
|
Естественная подвеска корпуса
Частота (ось тяги)
|
Менее 2,5 Гц |
| Диаметр якоря |
Ф440 мм |
| Вес якоря |
60 кг |
|
Основной резонанс
Частота (голый стол)
|
2100 Гц (ном.) +/- 5% |
|
Крепление нагрузки
Точки (стандарт)
|
16 вкладышей из нержавеющей стали M10 |
| Плотность рассеянного потока |
＜10 гаусс |
| Размеры вибростенда |
1680 ммД×1180 ммШ×1350 ммВ |
| Вес вибростенда |
Около 4700 кг |
Другие модели: EV203-EV260
| Модель |
EV203 |
EV206 |
EV210 |
EV220 |
EV232 |
EV240 |
EV250 |
EV260 |
| Диапазон частот (Гц) |
1－2500 |
1-3000 |
1-3000 |
1-3000 |
1-3000 |
2-2500 |
1-2500 |
1-2700 |
| Макс. сила (кгс) |
300(2.94) |
600(5.88) |
1000(9.8) |
2200(21.56) |
3200(31.36) |
4000(39.2) |
5000(49) |
6000(58.8) |
Макс. смещение
(мм p-p) |
40 |
50.8 |
50.8 |
50.8 |
50.8 |
50.8 |
50.8 |
50.8 |
| Макс. ускорение (G) |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
| Макс. скорость (см/с) |
180 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
| Макс. нагрузка (кг) |
120 |
200 |
200 |
300 |
500 |
500 |
800 |
1000 |
| Модель вибратора |
VG300/40 |
VG600/50 |
VG1000/50 |
VG2200/50 |
VG3200/50 |
VG4000/50 |
VG5000/50 |
VG6000/50 |
| Вес якоря (кг) |
3 |
6 |
10 |
22 |
32 |
40 |
50 |
50 |
| Диаметр якоря (мм) |
￠150 |
￠200 |
￠240 |
￠320 |
￠400 |
￠440 |
￠445 |
￠445 |
Оборудование для испытаний на вибрацию Соответствует стандартам:
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS и т. д.
Применимые отрасли оборудования для испытаний на вибрацию:
Автомобильные электронные устройства, сборка мотомеров, автомобильные аккумуляторные батареи, автомобильное электрооборудование, автомобильные двигатели, водорастворимые диэлектрические батареи, предохранительные клапаны, компрессоры автомобильных кондиционеров и т. д.
Особенности оборудования для испытаний на вибрацию:
- Двухмагнитная схема для обеспечения высокой напряженности магнитного поля и уменьшения утечки потока; Специальная конструкция размагничивания может уменьшить утечку потока до уровня ниже 1 мт
- U-образная пружина, ролики и линейный подшипник для высокой устойчивости к отклоняющей нагрузке
- Для виброизоляции используются пневматические пружины; Вибрационная система работает стабильно даже при большой нагрузке; не требуется специальный фундамент
- Предусмотрены устройства защиты от перегрева, перегрузки, перегрузки по току, перенапряжения и чрезмерного смещения вибрационного тестера; Устройства защиты электрической сети от перенапряжения, пониженного напряжения, отсутствия фазы; Привод питания, ограничение тока, плавный пуск, перегрев, короткий ток, защита от неисправности модуля
- Возможность проведения синусоидальных, случайных, ударных испытаний окружающей среды
- Эта система требует колебаний напряжения, ≤±10%
- Эта система требует сопротивления заземления, ≤4Ω
- Высокая надежность, особенно подходит для длительной работы
Наши услуги:
| Предпродажное обслуживание |
| Технические консультации: метод тестирования, планирование лаборатории и консультации |
| Выбор оборудования:Схема выбора типа,FAQ |
| Схема тестирования продукта |
| Сервисное обслуживание |
| Общение с клиентами, общение о ходе работы |
| Перед установкой мы предоставим руководство по подготовке, отладке оборудования, вводу оборудования в эксплуатацию |
| Сотрудничать с измерениями, если необходимо проверка третьей стороной |
| Послепродажное обслуживание |
| Гарантийный срокодин год, пожизненное обслуживание. |
| Техническое руководство |
| Обратная связь в течение 2 часов после получения звонка. |
| ПринятьOEM, Дизайнерские услуги,Этикетка покупателя |
