Система электродинамических вибрационных трещин для автомобильных испытаний NISSAN 28400NDS00
Эта электродинамическая система вибрационного дрожащего устройства предназначена для автомобильных испытаний, специально для требований NISSAN 28400NDS00.Система моделирует различные воздействия вибрации окружающей среды, встречающиеся во время транспортировки, установки и использования продукта для определения долговечности продукта в условиях вибрации.
Обзор вибрационных испытаний
Вибрационное испытание оценивает устойчивость продукта к вибрациям окружающей среды посредством двух основных режимов:
- Синусоидные вибрации:Симулирует вращение, пульсацию и летучесть в транспортных средствах, самолетах и судах.
- Случайная вибрация:Оценивает общую сейсмическую прочность конструкции и долговечность транспортной среды в упакованном состоянии.
VG5000-100 Спецификации дробилки
| Параметр | Спецификация |
|---|
| Пик синуса (Pk) | Пик 5000 кг.ф (50 КН) |
| Случайный (RMS) | 5000Kg.f r.ms (50KN) ISO5344 |
| Шок (Pk) | 10000Kg.f пик (100KN) @6ms |
| Используемая частота | 1 ‰ 2500 Гц |
| Максимальное смещение (п-п) | 100 мм (4 дюйма) прерывистость, 76 мм (3 дюйма) непрерывность |
| Максимальная скорость | 2 м/с |
| Максимальное ускорение | Синус: 100 г (980 м/с2), случайный 62 г ((600 м/с2) |
| Вертикальная поддержка груза | 500 кг |
| Натуральная частота подвески тела (ось тяги) | менее 2,5 Гц |
| Диаметр арматуры | Ф440 мм |
| Масса арматуры | 59 кг |
| Фундаментальная резонансная частота (голая таблица) | 2,400 Гц (номинально) +/- 5% |
| Точки крепления нагрузки (стандарт) | 16 Вставки из нержавеющей стали M10 |
| Плотность отходящего потока | < 10 гаусов |
| Размеры шейкера | 1670 ммЛ×1150 ммД×1300 ммГ |
| Вес шейкера | Около 4600 кг. |
| Потребность в сжатом воздухе | 0.6 Mpa |
Спецификации усилителя мощности LA503L
| Параметр | Спецификация |
|---|
| Номинальная производственная мощность | 50 КВА ((120 В рм / 420 А рм) |
| Соотношение сигнала к шуму | Более 65 дБ |
| Эффективность усилителя | Более 90% |
| Общие размеры усилителя | 650ммл х 920ммд х 2100ммч |
| Масса усилителя | Около 560 кг. |
| Защита от блокировки | Ввод сверх/под напряжением, логическая ошибка, выход сверх напряжения/тока, управление мощностью, внешнее, давление масла в трещине, модуль O/T, температура трещины, движение трещины |
Спецификации контроллера VCS5X-2
Оборудование:2 аналоговых входных канала, 1 канал привода, скорость отбора образцов 102,4 кГц, диапазон частот 40 кГц, > 120 дБ Динамический диапазон, 24-битный ADC/DAC, централизованная 32-битная плавучая обработка DSP и низкий уровень шума,> 90 дБ Динамический диапазон случайного управления, GUI Windows O/S и подключение Ethernet, рабочая температура -20~60°C, структура без вентилятора для уменьшения фонового шума.
Программное обеспечениеБаза случайная, стертая, классический шок.
Конфигурация ПК:ACER PC (CPU i3-3.6GHz, 8 ГБ оперативной памяти, 1 ТБ HDD, порт Ethernet 1000Mbps, 4 порта USB) с операционной системой Microsoft Windows 10/8. Для редактирования тестовых отчетов рекомендуются Microsoft Word/Excel и Adobe Acrobat.
Ускорители управления:Лаборатория-24110 высокая чувствительность Ускоритель заряда, 10M ПВХ M5 коаксиальная розетка для BNC розетка низкий уровень шума кабеля, диапазон 1-5 кГц, чувствительность 30pC/г, M5 боковой разъем, земля изоляция,Операционная температура от -40°C до 160°C.
Дополнительные системы
| Модель |
EV203 |
EV207 |
EV210 |
EV220 |
| Вибрационный генератор | VG300/40 | VG300/50 | VG1000/50 | VG2000/50 |
| Частота ((Hz) | 2-4500 | 2-3000 | 2-3000 | 2-2500 |
| Максимальная выходная сила ((kg.f) | 300 | 700 | 1000 | 2000 |
| Максимальное смещение (мм п-п) | 38 | 50 | 50 | 50 |
| Максимальное ускорение ((g) | 100 | 100 | 100 | 100 |
| Максимальная скорость ((см/с) | 120 | 200 | 200 | 200 |
| Полезная нагрузка ((kg) | 120 | 200 | 300 | 400 |
| Масса арматуры ((kg) | 3 | 6 | 10 | 20 |
| Диаметр арматуры ((мм) | φ150 | φ200 | φ240 | φ320 |
| Способ охлаждения | Принудительное охлаждение воздухом |
| Масса вибрационного генератора ((kg) | 460 | 920 | 1100 | 1600 |
| Размер генератора вибрации L*W*H(MM) | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| Усилитель мощности | Амп3к | Ампер 6к. | Ампер 12к | Ампер 22к. |
| Способ охлаждения | Принудительное охлаждение воздухом |
| Масса усилителя мощности ((kg) | 250 | 320 | 350 | 500 |
| Размер усилителя мощности L*W*H(MM) | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| Требования к полезности | 3-фазный AC380V ± 10% 50Hz |
| Совокупная мощность ((KW) | 9 | 20 | 25 | 35 |
Стандарты соответствия
Мили-СТД, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS
Применимые отрасли
Автомобильные электронные устройства, Моторметры, Автомобильные аккумуляторы, Автомобильное электрооборудование, Автомобильные двигатели, Водорастворимые диэлектрические аккумуляторы, Защитные клапаны,Компрессоры кондиционеров для автомобилей
Ключевые особенности
- Структура двойной магнитной цепи обеспечивает высокую интенсивность магнитного поля и снижение утечки потока
- Специальная конструкция дегаузирования уменьшает утечку потока до менее 1 мт
- У-тип пружины, ролики и линейный подшипник для сильного сопротивления отклоняющейся нагрузки
- Вибрационная изоляция воздушной пружины для стабильной работы при больших нагрузках - не требуется специальный фундамент
- Комплексные устройства защиты от перегрева, перегрузки, перетока, перенапряжения и перемещения
- Защита электрической сети от перенапряжения, перенапряжения и фазовых потерь
- Способность выполнять синусные, случайные и ударные испытания на окружающую среду
- Система требует колебаний напряжения ≤±10% и сопротивления заземлению ≤4Ω
- Конструкция высокой надежности, подходящая для длительной эксплуатации
Наши услуги
| Предпродажная служба |
Технические рекомендации:Методы испытаний, лабораторное планирование и консультации
Выбор оборудования:Схемы выбора типа, FAQ
Схемы испытаний продукции |
| Продажная служба |
Коммуникация с клиентами и обновления прогресса
Предварительная инструкция по установке, подготовка оборудования, отладка и ввод в эксплуатацию
Сотрудничество с измерениями проверки третьей стороны |
| Послепродажное обслуживание |
Однолетний период обеспечения качества с пожизненным обслуживанием
Техническое руководство и поддержка
Время отклика на звонки службы 2 часа
Принять OEM, дизайн-услуги и опции марки покупателя |

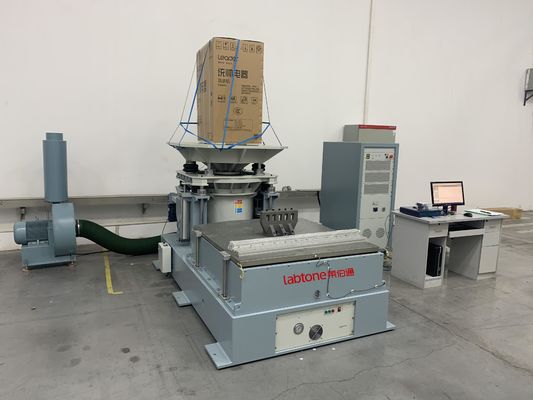

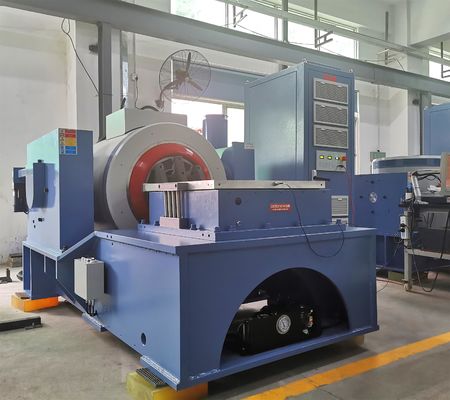

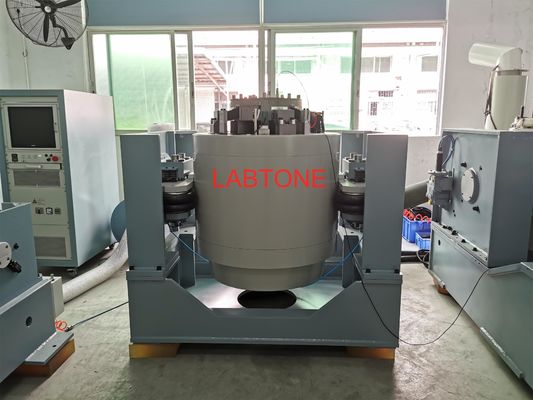

Изображения продукции
