Вибрационная испытательная система с охлаждающим вентилятором усилителя мощности шейкера и системой управления для испытаний продукции на соответствие IEC60068-2-27 200

Вибрационная испытательная система с охлаждающим вентилятором усилителя мощности шейкера и системой управления для испытаний продукции на соответствие IEC60068-2-27 200
Вибрационная испытательная система с охлаждающим вентилятором усилителя мощности шейкера и системой управления для испытаний продукции на соответствие IEC60068-2-27 200 Вибрационная испытательная система с охлаждающим вентилятором усилителя мощности шейкера и системой управления для испытаний продукции на соответствие IEC60068-2-27 200 Вибрационная испытательная система с охлаждающим вентилятором усилителя мощности шейкера и системой управления для испытаний продукции на соответствие IEC60068-2-27 200

Большие изображения :  Вибрационная испытательная система с охлаждающим вентилятором усилителя мощности шейкера и системой управления для испытаний продукции на соответствие IEC60068-2-27 200

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: LABTONE
Сертификация: CE,ISO
Номер модели: EV222
Оплата и доставка Условия:
Количество мин заказа: 1 комплект
Упаковывая детали: Международный деревянный ящик
Время доставки: 45 рабочих дней
контакт

Вибрационная испытательная система с охлаждающим вентилятором усилителя мощности шейкера и системой управления для испытаний продукции на соответствие IEC60068-2-27 200

описание
синусная сила: 2400kg.f (24kN) Случайная сила: 2200kg.f (22kN)
Удар Froce: 4400kg.f (44kN) Смещение: 51 мм
Максимальное ускорение: 100 г Полезная нагрузка: 400 кг
Max.Velocity: 2,0 м/с Имя: Система электродинамического вибрационного шейкера 22 кН, соответствующая IEC60068-2-27:2008
Выделить:

вибрационная испытательная система с шейкером

,

вибрационная испытательная система с охлаждающим вентилятором

,

вибрационная испытательная система для IEC60068-2-27

22 кН электродинамическая вибростендовая система в соответствии с IEC60068-2-27:2008





Принципиальная блок-схема оборудования

Вибрационная испытательная система состоит из четырех основных компонентов (показано на рисунке А-1):

  • Вибростенд
  • Усилитель мощности
  • Охлаждающий вентилятор
  • Система измерения и управления
    • Акселерометры и кабели
    • Зарядный усилитель, в зависимости от типа акселерометров.
    • Система управления, иногда включающая программное обеспечение для анализа ДАННЫХ

Конфигурация оборудования



Элемент Конфигурация Кол-во
1) Вибростенд
  Вибростенд A20S34 (включая пневматический центрирующий контроллер) 1 комплект
  Вентилятор B752S (включая глушитель и воздуховод) 1 комплект
  Расширитель головки VT80CM 1 комплект
  Горизонтальный стол скольжения HG80M 1 комплект
2) Усилитель мощности
  Усилитель мощности LA20K (включая полевой источник питания) 1 комплект
3)

Вибрационный контроллер-Vcs-02

(Включая аппаратное и программное обеспечение для управления CDS


  Акселерометр (включая кабель BNC-M5 длиной 7 м с низким уровнем шума) 2 комплекта
  Компьютер(Включая клавиатуру, мышь и монитор) 0 комплектов
4)

Документация

Руководство по эксплуатации, упаковочный лист

 1 комплект
5) Аксессуары
  Инструменты для технического обслуживания 1 комплект
  Стандартные запасные части 1 комплект




Спецификация



Технические характеристики вибростенда
Пиковое синусоидальное значение (Pk) 2400 кгс пиковое (24 кН)
Случайное (RMS) 2200 кгс rms (22 кН) @ISO5344
Удар (Pk) 4400 кгс пиковое (44 кН) @6 мс
Рабочая частота DC～3000 Гц
Максимальное смещение (p-p) 51 мм (2 дюйма)
Макс. скорость 2 м/с
Макс. ускорение Синусоида: 100 г (980 м/с2)；Случайное: 60 г (588 м/с2)
Вертикальная поддержка нагрузки 400 кг

Собственная частота подвески корпуса (ось тяги)

Менее 2,5 Гц

 Диаметр арматуры
Φ340 мм Вес арматуры
Около 24 кг Основной резонанс

Частота (голый стол)

2600 Гц (ном.) +/- 5%

 Крепление нагрузки

Точки (стандартные)

21 вставки из нержавеющей стали M10

 Плотность рассеянного потока
＜10 гаусс Допустимая частичная сила
500 Нм Размеры вибростенда
1190 ммД×860 ммШ×1060 ммВ Технические характеристики усилителя мощности
LA20KНоминальная выходная мощность
22 кВА Отношение сигнал/шум
Более 65 дБ КПД усилителя
Более 90% Габаритные размеры усилителя
650 ммД×920 ммШ×1780 ммВ Основные характеристики

1) Прочная система подвески и линейное направляющее движение, высокая грузоподъемность, хорошие направляющие функции, высокая стабильность.


2) Воздушная подушка центра нагрузки с высокой статической жесткостью и низкой динамической жесткостью, высокая грузоподъемность, отличные характеристики при изменении амплитуды.
3) Высокоэффективное переключение питания класса D, пиковый ток 3-сигма, низкое энергопотребление и минимальные гармонические искажения.
4) Быстрая самодиагностика с предохранительной блокировкой, высокая надежность безопасности
5) Устройство виброизоляции с воздушной подушкой для виброплатформы без необходимости дополнительного фундамента, идеальное воспроизведение вибрационной волны и снижение передачи вибрации
6) Горизонтальные и вертикальные платформы расширения для различных применений
7) Простое управление контроллером
Обслуживание клиентов


Предпродажное обслуживание:

Технические консультации: метод испытаний, планирование лаборатории и предложения.

  • Выбор оборудования: схема выбора, часто задаваемые вопросы.
  • Схема тестирования продукта.
  • В процессе продажи:


Связь с клиентами и отчет о ходе работы.

  • Руководство по подготовке к предварительной установке, вводу оборудования в эксплуатацию и пробному запуску.
  • Калибровка (если требуется проверка третьей стороной).
  • Послепродажное обслуживание:


Техническое обучение: эксплуатация оборудования, ежедневное техническое обслуживание, диагностика распространенных неисправностей и устранение неполадок.

  • Плановое обслуживание на месте: обнаружение проблемы как можно скорее для устранения оборудования и антропогенных опасностей. Это необходимо для обеспечения долгосрочной и стабильной работы оборудования, а также предоставления новейшей технической информации.
  • Техническая поддержка: специальные платные услуги предоставляются в соответствии с потребностями клиента.

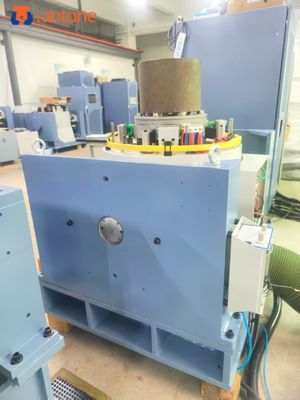

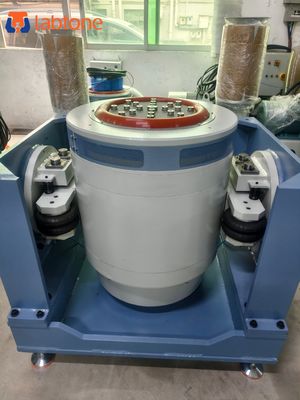

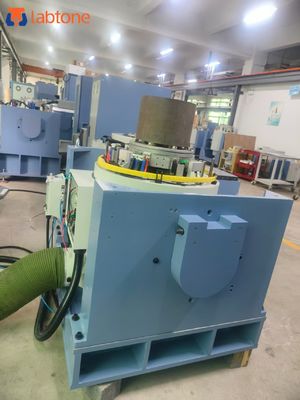

  • Детальные изображения:




Вибрационная испытательная система с охлаждающим вентилятором усилителя мощности шейкера и системой управления для испытаний продукции на соответствие IEC60068-2-27 200 0



Вибрационная испытательная система с охлаждающим вентилятором усилителя мощности шейкера и системой управления для испытаний продукции на соответствие IEC60068-2-27 200 1
