Соответствие электродинамической вибростендовой системы 22 кН стандарту IEC60068-2-27:2008

Большие изображения : Соответствие электродинамической вибростендовой системы 22 кН стандарту IEC60068-2-27:2008

Подробная информация о продукте:

Место происхождения:	КИТАЙ
Фирменное наименование:	LABTONE
Сертификация:	CE,ISO
Номер модели:	EV222

Оплата и доставка Условия:

Количество мин заказа:	1Set
Упаковывая детали:	Международный деревянный ящик
Время доставки:	45 рабочих дней

контакт

Соответствие электродинамической вибростендовой системы 22 кН стандарту IEC60068-2-27:2008

описание

синусная сила:	2400kg.f (24kN)	Случайная сила:	2200kg.f (22kN)
Удар Froce:	4400kg.f (44kN)	Смещение:	51 мм
Максимальное ускорение:	100 г	Полезная нагрузка:	400 кг
Max.Velocity:	2,0 м/с	Имя:	Система электродинамического вибрационного шейкера 22 кН, соответствующая IEC60068-2-27:2008
Выделить:	Электродинамический вибростенд 22 кН , Система виброиспытаний IEC60068-2-27 , электродинамический вибростенд с гарантией

Электродинамическая вибростендовая система 22 кН в соответствии с IEC60068-2-27:2008

Принципиальная блок-схема оборудования

Вибрационная испытательная система состоит из четырех основных компонентов (показано на рисунке А-1):

Вибростенд
Усилитель мощности
Охлаждающий вентилятор
Система измерения и управления
- Акселерометры и кабели
- Зарядный усилитель, в зависимости от типа акселерометров.
- Система управления, иногда включающая программное обеспечение для анализа ДАННЫХ

Конфигурация оборудования

Элемент	Конфигурация	Кол-во
1)	Вибростенд
	Вибростенд A20S34 (включая пневматический центрирующий контроллер)	1 комплект
	Вентилятор B752S (включая глушитель и воздуховод)	1 комплект
	Расширитель головки VT80CM	1 комплект
	Горизонтальный скользящий стол HG80M	1 комплект
2)	Усилитель мощности
	Усилитель мощности LA20K (включая полевой источник питания)	1 комплект
3)	Вибрационный контроллер-Vcs-02 (Включая аппаратное и программное обеспечение для управления CDS
	Акселерометр (включая кабель BNC-M5 длиной 7 м с низким уровнем шума)	2 комплекта
	Компьютер(Включая клавиатуру, мышь и монитор)	0 комплектов
4)	Документация Руководство по эксплуатации, упаковочный лист	1 комплект
5)	Аксессуары
	Инструменты для технического обслуживания	1 комплект
	Стандартные запасные части	1 комплект

Спецификация

Технические характеристики вибростенда
Пиковое синусоидальное значение (Pk)	2400 кгс пиковое (24 кН)
Случайное (RMS)	2200 кгс rms (22 кН) @ISO5344
Удар (Pk)	4400 кгс пиковое (44 кН) @6 мс
Рабочая частота	DC～3000 Гц
Максимальное смещение (p-p)	51 мм (2 дюйма)
Макс. скорость	2 м/с
Макс. ускорение	Синусоида: 100g (980 м/с²)；Случайное: 60g (588 м/с²)
Вертикальная нагрузка	400 кг
Собственная частота подвески корпуса (ось тяги) Менее 2,5 Гц	Диаметр арматуры
Φ340 мм	Вес арматуры
Около 24 кг	Основной резонанс
Частота (голый стол) 2600 Гц (ном.) +/- 5%	Крепление нагрузки
Точки (стандартные) 21 вставки из нержавеющей стали M10	Плотность рассеянного потока
＜10 гаусс	Допустимая частичная сила
500 Нм	Размеры вибростенда
1190 ммД×860 ммШ×1060 ммВ	Технические характеристики усилителя мощности
LA20KНоминальная выходная мощность
22 кВА	Отношение сигнал/шум
Более 65 дБ	Эффективность усилителя
Более 90%	Габаритные размеры усилителя
650 ммД×920 ммШ×1780 ммВ	Основные характеристики

1) Прочная система подвески и линейное направляющее движение, высокая грузоподъемность, хорошие направляющие функции, высокая стабильность.

2) Центрирующая подушка безопасности с высокой статической жесткостью и низкой динамической жесткостью, высокая грузоподъемность, отличные характеристики при изменении амплитуды.
3) Высокоэффективное переключение питания класса D, пиковый ток 3-сигма, низкое энергопотребление и минимальные гармонические искажения.
4) Быстрая самодиагностика с блокировкой безопасности, высокая надежность безопасности
5) Устройство виброизоляции с подушкой безопасности для виброплатформы без необходимости дополнительного фундамента, идеальное воспроизведение вибрационной волны и снижение передачи вибрации
6) Горизонтальные и вертикальные платформы расширения для различных применений
7) Простое управление контроллером
Обслуживание клиентов

Предпродажное обслуживание:

Технические консультации: метод испытаний, планирование лаборатории и предложения.

Выбор оборудования: схема выбора, часто задаваемые вопросы.
Схема тестирования продукта.
В процессе продажи:

Связь с клиентом и отчет о ходе работы.

Руководство по подготовке к предварительной установке, вводу оборудования в эксплуатацию и пробному запуску.
Калибровка (если требуется проверка третьей стороной).
Послепродажное обслуживание:

Техническое обучение: эксплуатация оборудования, ежедневное техническое обслуживание, диагностика распространенных неисправностей и устранение неполадок.

Плановое обслуживание на месте: обнаружение проблемы как можно скорее, чтобы устранить оборудование и антропогенные опасности. Это необходимо для обеспечения долгосрочной и стабильной работы оборудования, а также предоставления новейшей технической информации.

Техническая поддержка: специальные платные услуги предоставляются в соответствии с потребностями клиента.

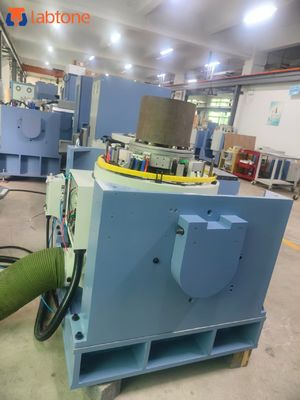

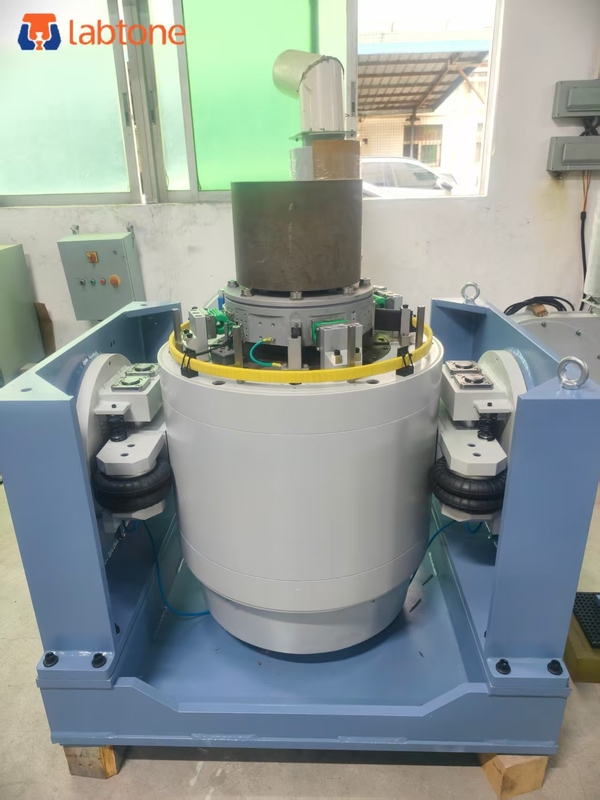

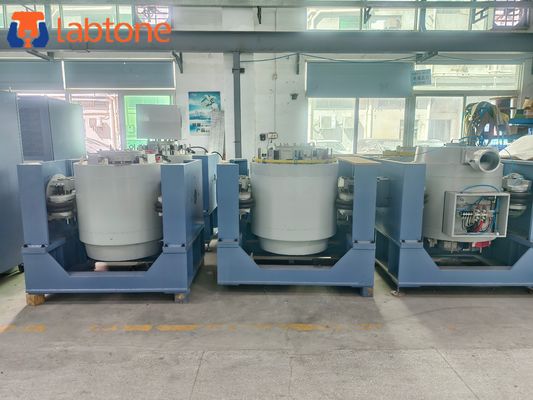

Детальные изображения:
