Подробная информация о продукте:
|
| Имя: | Система испытания на вибропрочность стандарта ISTA 3A случайная для осмотра качества продукции | Синус: | 1000kg.f (10kN) |
|---|---|---|---|
| Шок: | 2000kg.f (20kN) | Амплитуда: | 51 мм |
| Максимальная скорость: | 2.0m/s | Способ охлаждения: | Воздушное охлаждение |
| Выделить: | Обслуживания испытания вибрации,Система шейкера вибрации |
||

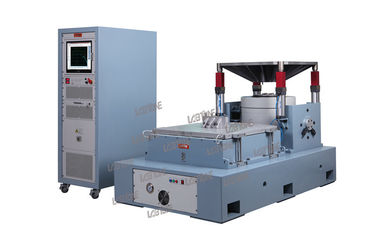

Система вибрационного шейкера Описание
Полный набор системы испытания вибрации состоит из дрожащего устройства, усилителя мощности и системы управления измерением вибрации.В соответствии с соответствующими национальными и международными стандартами (например, MIL-STD), DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS и т. д.) для оказания технической поддержки в установлении инспекции качества продукции
Система испытаний вибрации Приложения:
Автомобильная,электронная,аэрокосмическая,корабельная,телекоммуникационная,оптоэлектронная,инструментальная и т.д.
Система испытаний электромагнитных вибраций серии EV специально разработана для удовлетворения потребностей в длительной эксплуатации.Вертикальные и горизонтальные вибрации могут быть достигнуты путем установки вибрационно устойчивой основыСтандартная платформа оснащена высокоэффективным устройством изоляции подушек безопасности от ударов, чтобы минимизировать вибрацию, передаваемую в здание.в большинстве случаев дополнительное основание не требуется
Система вибрационного шейкераКонфигурация оборудования
| Положение | Конфигурация | Качество. |
| 1. | Комбо-шекер | |
| Шейкер A11T24 ((включая пневматический контроллер централизации) | 1 комплект | |
| B402 вентилятор (включая глушитель и канал) | 1 комплект | |
| Расширитель головки VT80CM | 1 комплект | |
| 2. | Усилитель мощности | |
| LA10K Усилитель мощности ((включая полевое питание) | 1 комплект | |
| 3. | Контроллер шейкера | 1 комплект |
Контроллер шейкера VCS5X-02 (оборудование: 2 входа / 1 привода. применение: случайный / синус / удар) | 1 комплект | |
| Ускорители LTE-C02A01 (включая кабель BNC-M5 длиной 7 м с низким уровнем шума) | 2 комплекта | |
| Компьютер(включая клавиатуру, мышь и монитор) | 0 набор | |
| 4 | Руководство по эксплуатации | 1 комплект |
| 5 | А.Сессории | 1 комплект |
| Инструменты обслуживания | 1 комплект | |
| Стандартные запасные части | 1 комплект |
Система вибрационного шейкера Спецификация:
| Спецификации шейкеровVG1000-76 | |
| Пик синуса (Pk) | 1100 кг.ф пик (11 КН) |
| Случайный (RMS) | 1000Kg.f r.ms (10KN) @ISO5344 |
| Шок (Pk) | 2200Kg.f пик (22KN) @6ms |
| Используемая частота | 1 ‰ 3000 Гц |
| Максимальное смещение (п-п) | 76 мм (3 дюйма) прерывистость, 51 мм (2 дюйма) непрерывность |
| Максимальная скорость | 2.0 м/с |
| Максимальное ускорение | Синус: 85G; случай: 60G |
| Вертикальная поддержка груза | 300 кг |
Корпусная суспензия натуральная | менее 2,5 Гц |
| Диаметр арматуры | Ф240 мм |
| Масса арматуры | 13 кг |
| Допустимая частичная сила | 350.N.M. |
Основной резонанс | 2,500 Гц (номинально) +/- 5% |
Присоединение нагрузки | 16 Вставки из нержавеющей стали M10 |
| Плотность отходящего потока | < 10 гауссов |
| Допустимая частичная сила | 500.N.M. |
| Размеры шейкера | 960 ммЛ×745 ммД×790 ммГ |
| Вес шейкера | Около 1000 кг. |
| Спецификации усилителя мощностиLA10K | |
| Номинальная производственная мощность | 12 кВА |
| Соотношение сигнала к шуму | Более 65 дБ |
| Эффективность усилителя | Более 90% |
| Общие размеры усилителя | 940ммЛ×715ммД×780ммГ |
| Масса усилителя | Около 400 кг. |
| Защита от блокировки | ●Ввод сверх/под напряжением ●Логическая ошибка ●Выход сверх напряжения/тока ●Сила управления ●Внешнее ●Напряжение масла в трещине ●Модуль O/T ●Температура трещины ●Путешествие трещины |
Размер ((мм): 300 x 300-1500x1500
Материал:Алюминий/Магний

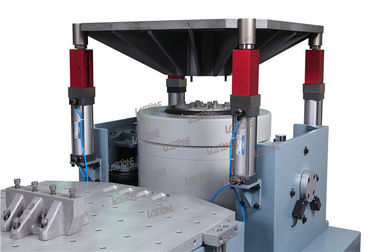

Платформа расширения изготовлена из магниевого сплава для обеспечения расширения арматуры.Специфическая микроструктура обеспечивает разумное смягчение вибрации и минимизирует фактор усиления высокочастотного резонанса.
Материал:Алюминий/Магний
В соответствии с фактическим спросом клиента, мы можем предложить различные формы светильника, такие как трехмерный квадрат, L и T формы.
1) Прочная система подвески и линейное направление движения, сильная грузоподъемность, хорошие функции направления, высокая стабильность.
2) воздушная подушка центра нагрузки с высокой статической жесткостью и низкой динамической жесткостью, высокой грузоподъемностью, идеальной производительностью при изменении амплитуды.
3) высокоэффективное переключение питания класса D, пиковый ток 3-сигмы, низкое потребление энергии и минимальное гармоническое искажение.
4) Быстрая самодиагностика с безопасным перекрытием, высокая надежность безопасности
5) Устройство изоляции воздушных подушек от ударов для вибрационной платформы без необходимости дополнительного фундамента, идеальное воспроизведение вибрационной волны и снижение проницаемости вибрации
6) Платформы горизонтального и вертикального расширения для различных применений
7) Простая работа контроллера
* Техническая консультация: метод испытаний, планирование лаборатории и предложения.
* Выбор оборудования: схема отбора, FAQ.
* Посмотрите на нашу фабрику.
* Обучение установке машины, обучение пользованию машиной.
* Инженеры, готовые обслуживать машины за границей.
