ISTA 3A Standard Random Vibration Test System for Automotive Product Quality Inspection

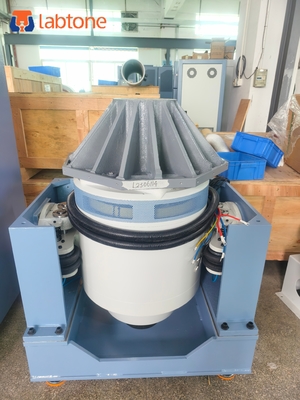

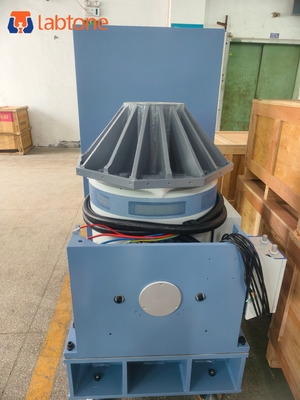

Большие изображения : ISTA 3A Standard Random Vibration Test System for Automotive Product Quality Inspection

Подробная информация о продукте:

Место происхождения:	КИТАЙ
Фирменное наименование:	LABTONE
Сертификация:	CE,ISO
Номер модели:	EV310

Оплата и доставка Условия:

Количество мин заказа:	1Set
Упаковывая детали:	Международный деревянный ящик
Время доставки:	45 рабочих дней

контакт

ISTA 3A Standard Random Vibration Test System for Automotive Product Quality Inspection

описание

Имя:	Система испытания на вибропрочность стандарта ISTA 3A случайная для осмотра качества продукции	Синус:	1000kg.f (10kN)
Шок:	2000kg.f (20kN)	Амплитуда:	51 мм
Максимальная скорость:	2,0 м/с	Метод охлаждения:	Воздушное охлаждение
Выделить:	ISTA 3A vibration test system , automotive vibration test equipment , random vibration test system with warranty

ISTA 3A Standard Random Vibration Test System for Product Quality Inspection

Vibration Shaker System Description

A complete set of vibration testing system is composed of shaker, power amplifier and vibration measuring control system, in accordance with the relevant national and international standards (such as MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, etc.) to provide technical support for establishing product quality inspection
Vibration testing system Applications:
automotive,electronics,aerospace,vessel,telecommunication,optoelectronics ,instrument etc

EV series of electromagnetic vibration testing system is specially designed to meet the need for long-time operation. Vertical and horizontal vibrations can be achieved by the installation of vibration resistant base. The standard platform is equipped with high-efficiency airbag shock isolation device so that the vibration transmitted to the building can be minimized, there is no need for an additional foundation in most of the cases

Vibration Shaker System Equipment Configuration

Item	Configuration	Qty.
1.	Combo shaker
	A11T24 shaker ((including Pneumatic Centering Controller)	1 set
	B402 blower (including silencer and Duct )	1 set
	Head Expander VT80CM	1 set
2.	Power Amplifier
	LA10K Power amplifier(including Field power supply)	1 set
3.	Shaker Controller	1 set
	VCS5X-02 Shaker Controller (hardware: 2 Input /1 Drive. Application: Random/Sine/Shock )	1 set
	LTE-C02A01 Accelerometers (Including Length 7m low noise BNC-M5 cable)	2 set
	Computer(Including keyboard, mouse and monitor)	0set
4	Operation Manual	1 set
5	Accessories	1 set
	Maintenance Tools	1 set
	Standard Spare Parts	1 set

Vibration Shaker SystemSpecification:

Shaker Specifications VG1000-76
Peak Sine (Pk)	1100Kg.f peak (11KN)
Random (RMS)	1000Kg.f r.ms (10KN) @ISO5344
Shock (Pk)	2200Kg.f peak (22KN) @6ms
Usable Frequency	1～3000Hz
Maximum Displacement (p-p)	76mm (3inch) intermittence,51mm (2inch) continuous
Max. velocity	2.0m/s
Max. acceleration	Sine: 85G ；Random: 60G
Vertical Load Support	300 kg
Body Suspension Natural Frequency (Thrust Axis)	Less than 2.5 Hz
Armature Diameter	Ф240 mm
Armature Weight	13kg
Allowable partial force	350.N.M
Fundamental Resonance Frequency (Bare table)	2,500 Hz (nom.) +/- 5%
Load Attachment Points (Standard)	16 stainless steel M10 Inserts
Stray Flux Density	＜10gauss
Allowable partial force	500.N.M
Shaker dimensions	960mmL×745mmD×790mmH
Weight of Shaker	About 1000Kg
Power Amplifier Specifications LA10K
Rated Output Capacity	12KVA
Signal to Noise Ratio	Greater than 65 dB
Amplifier Efficiency	Greater than 90%
Amplifier Overall Dimensions	940mmL×715mmD×780mmH
Weight of Amplifier	About 400Kg
Interlock Protection	●Input Over/Under Voltage ●Logic Fault ●Output Over Voltage/Current ●Control Power ●External ●Shaker Oil Pressure ●Module O/T ●Shaker Temp ●Shaker Travel

Head Expanders

Size(mm): 300 x 300-1500x1500
Material: Aluminium /Magnesium
The expansion platform is made of magnesium alloy to provide expansion for the armature. With Reasonable and scientific design, the platform can achieve a testing frequency of 2 kHz. Specific microstructure provides reasonable vibration damping and minimizes the amplification factor of high-frequency resonance.

Fixture / Cube

Material: Aluminium /Magnesium
According to the customer's actual demand, we can offer different shapes of the fixture, such as three-dimensional square, L and T shape.

Vibration Shaker System Main Features

1) The rugged suspension system and linear motion guiding, strong carrying capacity, good guiding functions, high stability.
2) Load center airbag with high static stiffness and low dynamic stiffness, strong carrying capacity, perfect performance on amplitude variation.
3) High-efficiency D class power switching, 3-sigma peak current, low power consumption, and minimum harmonic distortion.
4) Quick self-diagnosis with safety interlock, high safety reliability
5) Airbag shock isolation device for vibration platform without the need of additional foundation, perfect reproduction of vibrational wave and reduction in vibration transmittance
6) Horizontal and vertical expansion platforms for different applications
7) Simple controller operation

Customer Service

Pre-Sales Service

* Technical consultation: test method, laboratory planning, and suggestion.
* Equipment selection: selection scheme, FAQ.
* View our Factory.

After-Sales Service

* Training how to install the machine, training how to use the machine.
* Engineers available to service machinery overseas.

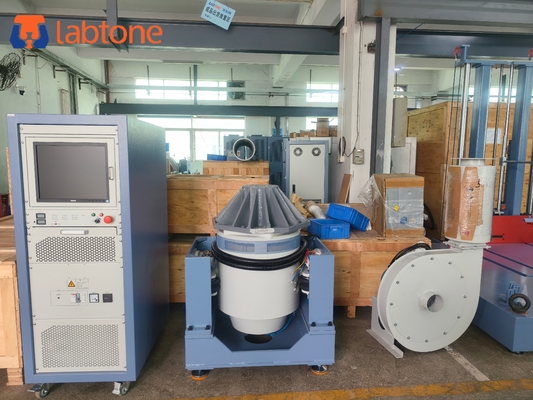

Workshop:
